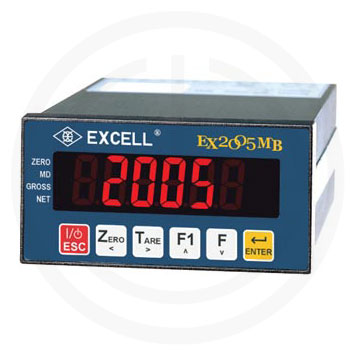

| EX-2005MB 直流電源顯示器（內建 MODBUS） |
 |
| 一般規格 |
| 電源要求 AC/W |
DC 12V∼DC 24V |
| 操作溫度範圍 |
-10℃ ~ +40℃ |
| 操作溼度範圍 |
＜85％ R.H |
| 外觀尺寸 |
96 (W) × 48 (H) × 140 (D)mm |
| 淨量 |
0.4kg |
| 類比規格 |
| 輸入靈敏度 |
0.12μV/D 以上 |
| 最大可偵測電壓範圍 |
-0.1 mV/V∼+4 mV/V |
| 驅動 L/C 電壓 |
DC 5V |
| 驅動 L/C 電流及數量 |
120mA ( 8個350Ω荷重元 ) |
| 溫度系數 - 零點溫度系數 |
20 ppm/℃ ( -10℃∼40℃ ) |
溫度系數 - 跨距溫度系數
|
6 ppm/℃ ( -10℃∼40℃ ) |
| 非線性度 |
0.0015％FS 認證規格 |
| 輸入雜訊 |
0.22μVp-pf = 0.1 ~ 10 Hz< |
| 輸入阻抗 |
250GΩ |
| 內部解析度 |
520000 |
| 外部最大解析度 |
-999999∼999999< |
| 轉換速度 |
120次/秒 ( max. ) |
| 數位規格 |
| 主顯示區< |
位數、紅色、字高 16mm ( 0.63”)< |
| 狀態顯示 |
可選擇 4 種狀態：Zero, MD, Gross, Net, Accu. V,
Accu. C, SP1, SP2, SP3, Hi, OK, Lo, Under, Over,
Unloading, Running, Hold |
| 顯示更新速度 |
可選擇，最高可達50次/秒 |
| 顯示幕顯示範圍 |
-199999 ~ 999999 |
| 重量最小刻度 |
1, 2, 5, 10, 20, 50 |
狀態顯示
|
Power/ESC, Zero, Tare, F1, F, Enter |
| 小數點顯示位數 |
可選擇，分別有0, 0.0, 0.00, 0.000, 0.0000 |
| 選配 |
OP-2-1 BCD 並列輸出介面 ( Open Collector 輸出)。
OP-2-2 BCD 並列輸出介面 ( TTL 輸出)。
OP-03 16 Bits Analog 電流/電壓輸出介面 ( 0 ~ 20 mA )。
OP-04 控制I/O ( 4I / 4O ) + Setpoint In ( BCD code )。
OP-04E Relay輸出介面 ( 4I / 4O )。
OP-04C Hi, Lo, OK 輸入介面 ( BCD code )。
OP-04F Setpoint In 輸出介面 ( BCD code )。
OP-05 控制 I/O ( 8I / 8O )。
OP-05E Relay 輸出介面 ( 8I / 8O )。 |
．直流式電源：採 DC12V~24V 直流式電源設計，可使用在防爆系統中。
．內建 MODBUSRTU 傳輸格式，容易連接各廠牌之人機介面或PLC系統。
．內建 RS-232 全雙功串列傳輸介面或RS-485半雙功串列傳輸介面。
．外型輕巧96（長）x48（高）x140（深）mm，易於鑲嵌於系統內，不佔空間。
．六位數紅色 LED 顯示（字高16mm），可顯示“kg”、“g”、“t”、“lb”等重量單位；並可做毛重/淨重/累計重量
/累計次數之切換顯示。
．從一般秤重到控制系統，應用範圍廣泛：包含六種重量比較模式、補投料、洩料操作（手動或自動）、批次循環次
數、重量及次數累計等模式。
．高性能 A/D 介面：0.12 VD 高靈敏度、每秒 120 次之最高取樣速度、量測範圍 -0.1mV/V~4.0mV/V。
．靈活的校正方式：可做一般2點校正或5點線性校正，並可直接輸入或讀出電壓值 mV/V，不需實際重量之負載，便於
維護。
．採用可調式數位濾波器，可有效抑制現場環境所產生之振動，穩定度高。 |
|
|
|
